منجید یک لایه تقویتکننده بافتهشده از الیاف مصنوعی یا صنعتی است که در ساخت محصولاتی مانند تسمه نقاله، تایر و قطعات لاستیکی به کار میرود. در تسمه نقاله، لایههای منجید اسکلت اصلی تسمه را تشکیل میدهند و به تحمل نیروی کششی، حفظ پایداری ابعادی و انتقال مطمئن بار کمک میکنند. جنس، ساختار و تعداد لایههای منجید باید متناسب با نوع بار و شرایط خط انتقال انتخاب شود.
منجید نوعی بافت تقویتکننده است که معمولاً از الیاف مقاوم مانند پلیاستر، پلیآمید یا نایلون ساخته میشود. این بافت درون محصولات لاستیکی قرار میگیرد تا مقاومت مکانیکی و توان تحمل نیروی کششی آنها را افزایش دهد.
لاستیک بهتنهایی انعطافپذیری، اصطکاک و مقاومت محیطی مناسبی دارد؛ اما برای تحمل کشش مداوم و انتقال بار در یک مسیر صنعتی، معمولاً به یک ساختار تقویتکننده نیاز دارد. منجید این وظیفه را بر عهده میگیرد و مانند اسکلت داخلی، نیروهای واردشده به تسمه را در طول و عرض آن توزیع میکند.
مواد مورد استفاده در ساخت منجید باید از استحکام کششی، انعطافپذیری، پایداری ابعادی و قابلیت چسبندگی مناسب به لاستیک برخوردار باشند. الیاف رایج عبارتاند از:
نوع الیاف و شیوه بافت، بر رفتار تسمه هنگام کشش، خمش، ضربه و حرکت روی درامها و رولیکها تأثیر میگذارد.
محصولات لاستیکی معمولاً باید هم انعطافپذیر باشند و هم نیروهای مکانیکی را تحمل کنند. ترکیب لاستیک و منجید این دو نیاز را تا حد زیادی کنار یکدیگر قرار میدهد.
روکش لاستیکی از لایههای داخلی در برابر سایش، رطوبت، آلودگی و عوامل محیطی محافظت میکند. منجید نیز بخش قابلتوجهی از نیروی کششی و بار مکانیکی را تحمل میکند. کیفیت محصول نهایی به مشخصات هر دو بخش و چسبندگی مناسب میان آنها وابسته است.
در تسمه نقاله لاستیکی منجیددار، مجموعه لایههای بافتهشده بخش اصلی ساختار تقویتکننده یا Carcass را تشکیل میدهد. این قسمت بین پوشش لاستیکی بالایی و زیرین قرار میگیرد و در عملکرد مکانیکی تسمه نقش اساسی دارد.
وظایف اصلی منجید در تسمه نقاله عبارتاند از:
منجید مناسب باید در جهت طولی، استحکام کافی داشته باشد و در جهت عرضی نیز امکان شکلگیری تسمه روی مجموعه رولیکها را فراهم کند. تعادل میان استحکام و انعطافپذیری یکی از عوامل مهم در انتخاب ساختمان تسمه است.
برای بررسی نوع منجید، تعداد لایهها و مشخصات مناسب خط انتقال میتوانید با کارشناسان گروه صنعتی نیورول تماس بگیرید:
تلفن: 02155263788
همراه: 09126701015

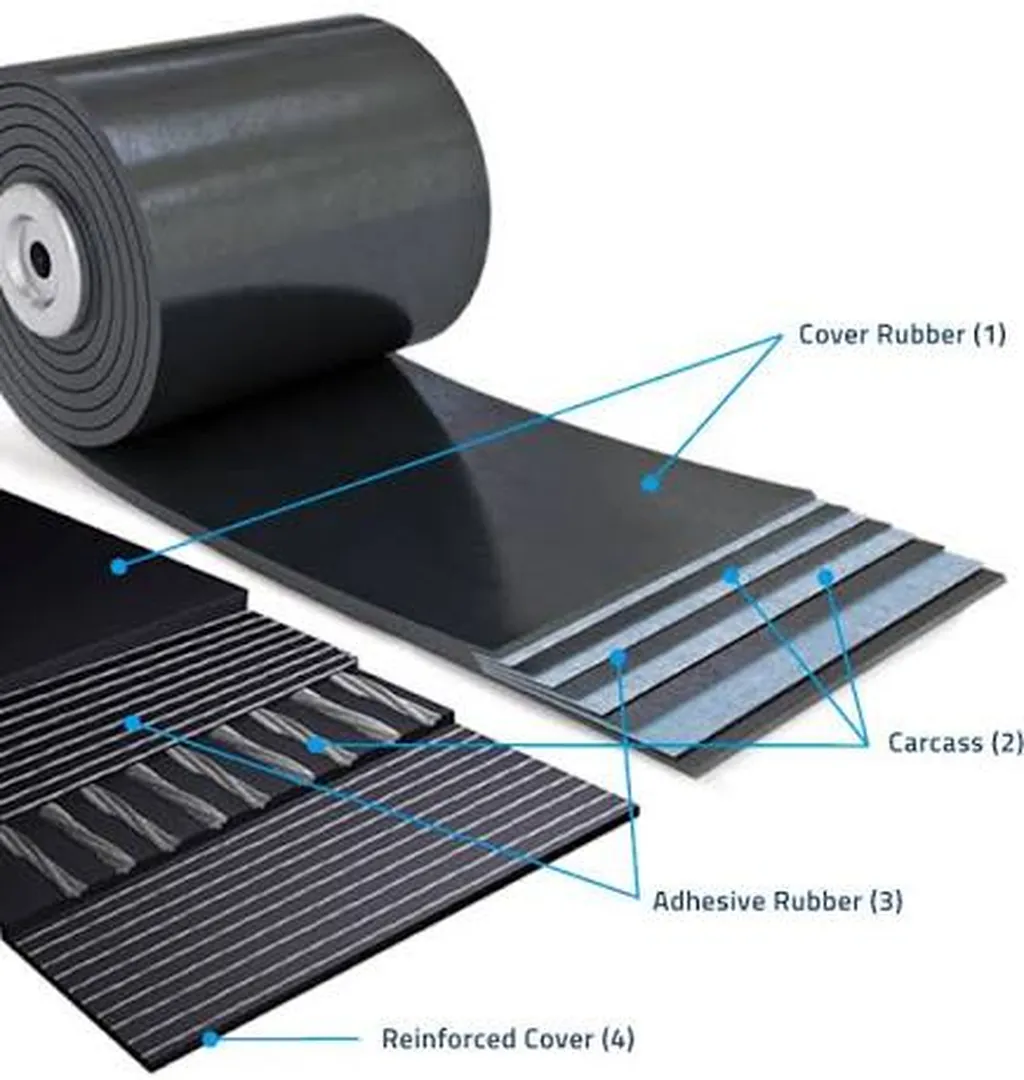

ساختمان دقیق تسمه با توجه به کاربرد و طراحی سازنده تغییر میکند، اما یک تسمه نقاله لاستیکی منجیددار معمولاً از اجزای زیر تشکیل میشود.
رویه بالایی یا Top Cover با مواد حملشده تماس دارد. این لایه باید متناسب با نوع کاربرد، در برابر عواملی مانند سایش، ضربه، برش، حرارت یا روغن مقاومت داشته باشد.
ضخامت و ترکیب روکش رویه باید با نوع ماده، ابعاد قطعات، میزان سایش و شرایط محیطی هماهنگ باشد. روکش ضخیمتر لزوماً برای هر خطی انتخاب بهتر نیست و باید همراه با سایر مشخصات تسمه بررسی شود.
لایههای منجید در بخش میانی تسمه قرار دارند و قسمت اصلی باربر تسمه محسوب میشوند. مشخصات الیاف، نوع بافت، استحکام نامی و تعداد لایهها بر ظرفیت و رفتار مکانیکی تسمه اثر میگذارند.
در تسمههای چندلایه، بین لایههای منجید از ترکیبات لاستیکی میانی استفاده میشود. کیفیت این بخش باید به حفظ پیوستگی ساختمان تسمه در برابر کشش، خمش و ضربه کمک کند.
روکش زیرین یا Bottom Cover با اجزایی مانند رولیکها و درامها در تماس است. این بخش از لایه تقویتکننده محافظت میکند و در عملکرد مناسب تسمه روی تجهیزات خط انتقال نقش دارد.
استحکام الیاف تنها معیار کیفیت تسمه نیست. اگر اتصال میان منجید و ترکیبات لاستیکی مناسب نباشد، احتمال جداشدن لایهها یا Delamination افزایش پیدا میکند.
کیفیت مواد اولیه، آمادهسازی منجید، ترکیب لاستیک و کنترل فرایند تولید همگی بر چسبندگی میان اجزای تسمه تأثیر دارند.
نکته مهم: ارزیابی تسمه نقاله فقط بر اساس ضخامت ظاهری یا تعداد لایهها کافی نیست. نوع منجید، استحکام نامی، جنس روکش، چسبندگی لایهها و تناسب کل ساختمان تسمه با خط انتقال باید همزمان بررسی شوند.
منجیدهای صنعتی بر اساس جنس الیاف و آرایش نخهای طولی و عرضی دستهبندی میشوند. دو نمونه شناختهشده در تسمههای نقاله پارچهای، منجیدهای EP و NN هستند.
پلیاستر معمولاً پایداری ابعادی مناسبی دارد و میزان افزایش طول آن در برابر بار میتواند کمتر از برخی الیاف پلیآمیدی باشد. از این ویژگی برای کنترل بهتر کشیدگی طولی در بسیاری از تسمههای صنعتی استفاده میشود.
البته عملکرد واقعی تسمه فقط به نام الیاف بستگی ندارد. طراحی بافت، استحکام نامی، تعداد لایهها و کیفیت فرایند تولید نیز باید در نظر گرفته شوند.
الیاف نایلونی یا پلیآمیدی از انعطافپذیری و مقاومت مناسب در برابر خمش و ضربه برخوردارند. این خصوصیات میتواند آنها را برای برخی کاربردهای دینامیکی و خطوطی که تسمه بهطور مکرر خم میشود مناسب کند.
در مقابل، رفتار کششی و تغییر طول این نوع منجید باید هنگام طراحی سیستم کشش تسمه مورد توجه قرار گیرد.
در نامگذاری رایج تسمههای نقاله، EP به ساختاری اشاره میکند که نخهای طولی یا تار آن از پلیاستر و نخهای عرضی یا پود آن از پلیآمید ساخته شدهاند. حرف E از Polyester و حرف P از Polyamide گرفته شده است.
این ترکیب برای دستیابی به استحکام و پایداری مناسب در جهت طولی و انعطافپذیری مورد نیاز در جهت عرضی به کار میرود. تسمههای EP در بسیاری از خطوط انتقال مواد صنعتی استفاده میشوند، اما مشخصات دقیق آنها باید بر اساس طراحی خط انتخاب شود.
در ساختمان NN، نخهای طولی و عرضی هر دو از الیاف نایلونی ساخته میشوند. این ساختار میتواند انعطافپذیری و مقاومت مناسبی در برابر خمش و ضربه ایجاد کند، اما رفتار کششی آن با منجید EP یکسان نیست.
| نوع منجید | ساختار کلی | ویژگی شاخص | ملاحظه انتخاب |
|---|---|---|---|
| EP | تار پلیاستر و پود پلیآمید | پایداری طولی و انعطاف عرضی مناسب | مناسب بسیاری از خطوط انتقال عمومی و صنعتی |
| NN | تار و پود پلیآمید یا نایلون | انعطافپذیری و تحمل خمش مناسب | تغییر طول و سیستم کشش خط باید بررسی شود |
| ساختارهای ویژه | الیاف و بافت متناسب با کاربرد | طراحی برای نیازهای خاص | انتخاب باید بر اساس دیتاشیت و شرایط واقعی انجام شود |
این جدول یک مقایسه عمومی است و جایگزین بررسی فنی خط انتقال یا مشخصات سازنده نیست.
تسمه نقاله منجیددار نوعی تسمه پارچهای تقویتشده است که در ساختمان داخلی آن از یک یا چند لایه منجید استفاده میشود. این تسمهها برای انتقال پیوسته مواد در صنایع مختلف طراحی میشوند و بسته به نوع روکش و ساختمان داخلی، میتوانند در شرایط کاری متفاوت به کار روند.
کاربردهای رایج آنها شامل خطوط انتقال مواد در صنایع معدنی، سیمان، فولاد، بازیافت، کشاورزی، بستهبندی و مجموعههای تولیدی است. مناسببودن تسمه برای هر صنعت به مشخصات دقیق ماده، ظرفیت خط و شرایط محیطی بستگی دارد.
اصطلاح «تسمه بدون منجید» میتواند به چند گروه متفاوت اشاره داشته باشد؛ از تسمههای همگن و سبک تا تسمههایی که بهجای منجید پارچهای از تقویتکننده فولادی استفاده میکنند. بنابراین مقایسه باید بر اساس نوع واقعی محصول انجام شود.
| معیار | تسمه پارچهای منجیددار | تسمه همگن یا سبک بدون منجید پارچهای | تسمه سیمبکسل فولادی |
|---|---|---|---|
| تقویتکننده اصلی | لایههای بافتهشده صنعتی | ساختار پلیمری یا ساختمان ویژه | کابلهای فولادی |
| کاربرد متداول | خطوط انتقال عمومی و بسیاری از کاربردهای صنعتی | کاربردهای سبک، بهداشتی یا تخصصی | مسیرهای سنگین، طولانی یا با کشش بالا |
| انعطافپذیری | وابسته به جنس و تعداد لایهها | وابسته به ساختار محصول | تابع طراحی کابل و تسمه |
| روش اتصال | متناسب با ساختمان تسمه | وابسته به جنس تسمه | نیازمند روش و تجهیزات تخصصی |
| معیار انتخاب | بار، مسیر، روکش و مقاومت نامی | الزامات بهداشتی، سبک یا فرایندی | کشش بالا، طول مسیر و شرایط سنگین |
هیچکدام از این ساختارها بهصورت مطلق برتر نیستند. انتخاب صحیح به نیاز فنی خط انتقال وابسته است.
استفاده از لایههای منجید مناسب میتواند مزایای زیر را فراهم کند:
تحقق این مزایا به انتخاب و نصب صحیح وابسته است. تسمه نامتناسب، حتی اگر از مواد باکیفیت ساخته شده باشد، ممکن است در خط عملکرد مطلوبی نداشته باشد.
منجید یکی از عوامل تعیینکننده در عملکرد تسمه است، اما عمر مفید تسمه فقط با نوع یا تعداد لایههای آن مشخص نمیشود. کیفیت روکش، میزان چسبندگی لایهها، طراحی سیستم، تنظیم کشش، همراستایی تجهیزات و شیوه بارگیری نیز اهمیت دارند.
در تسمههای چندلایه، افزایش تعداد لایهها میتواند ساختمان تسمه را تغییر دهد؛ اما بیشترشدن تعداد لایهها همیشه به معنی انتخاب بهتر یا عمر بیشتر نیست. افزایش ضخامت و سختی خمشی ممکن است حداقل قطر درام مورد نیاز را نیز تحت تأثیر قرار دهد.
برای انتخاب تعداد لایه باید موارد زیر بررسی شوند:
علائمی مانند EP 400/3 معمولاً اطلاعاتی درباره نوع منجید، استحکام نامی و تعداد لایهها ارائه میکنند. تفسیر دقیق این علائم باید بر اساس دیتاشیت سازنده انجام شود؛ زیرا شیوه بیان مشخصات ممکن است میان محصولات یا استانداردهای مختلف تفاوت داشته باشد.
در انتخاب تسمه، استحکام کل، تعداد لایهها و ضرایب طراحی باید در کنار یکدیگر بررسی شوند. تصمیمگیری صرفاً بر اساس عبارتهایی مانند «سهلایه» یا «چهارلایه» اطلاعات کافی در اختیار خریدار قرار نمیدهد.
پیش از سفارش تسمه، اطلاعات زیر را مشخص کنید:
Best Practice: هنگام درخواست مشاوره، تصویر خط، مشخصات تسمه فعلی، نوع ماده، ابعاد مسیر و شرح مشکل موجود را ارائه دهید. این اطلاعات احتمال انتخاب اشتباه را کاهش میدهد.
برای انتخاب تسمه نقاله منجیددار متناسب با شرایط خط تولید، با گروه صنعتی نیورول تماس بگیرید:
02155263788 – 09126701015
دو تسمه با ظاهر یا ابعاد مشابه ممکن است از نظر نوع منجید، مقاومت نامی، جنس روکش و کیفیت چسبندگی تفاوت داشته باشند. مقایسه قیمت بدون مقایسه مشخصات فنی، ارزیابی قابل اتکایی ایجاد نمیکند.
مواد ساینده، داغ، روغنی، مرطوب یا دارای لبههای تیز نیازهای یکسانی ندارند. جنس و ضخامت روکش باید با ماده حملشده سازگار باشد.
لایه بیشتر الزاماً به معنای عملکرد بهتر نیست. تسمه باید با قطر درام، توان سیستم، روش اتصال و کشش کاری هماهنگ باشد. ساختمان بیش از حد سخت میتواند خمش تسمه روی درام را دشوار کند.
سقوط مواد از ارتفاع، توزیع نامناسب بار و ضربه شدید میتواند روکش و لایههای داخلی را تحت فشار قرار دهد. اصلاح شوت، استفاده از تجهیزات جذب ضربه و تنظیم نقطه بارگیری گاهی به اندازه انتخاب خود تسمه اهمیت دارد.
اتصال نامناسب، کشش نادرست یا انحراف تسمه میتواند عمر بهرهبرداری را کاهش دهد. لازم است روش اتصال و الزامات نصب پیش از سفارش مشخص شوند.
انتخاب تسمه نقاله یک تصمیم چندمتغیره است. عرض و طول تسمه فقط بخشی از اطلاعات سفارش هستند؛ نوع منجید، استحکام، تعداد لایهها، ضخامت و جنس روکش، شرایط اتصال و ویژگیهای خط نیز باید بررسی شوند.
گروه صنعتی نیورول NEWRUL در زمینه تولید و فروش انواع تسمه نوار نقاله و ارائه خدمات، پشتیبانی و مشاوره فعالیت میکند. برای دریافت پیشنهاد دقیقتر، اطلاعات فنی خط و شرایط بهرهبرداری خود را در اختیار کارشناسان مجموعه قرار دهید.
شماره تماس نیورول: 02155263788
شماره همراه: 09126701015
منجید ساختار تقویتکننده تسمه نقاله است و بخش مهمی از نیروهای کششی واردشده به تسمه را تحمل میکند. این لایه همچنین به حفظ پایداری تسمه، تحمل خمش و توزیع نیرو در بدنه آن کمک میکند.
تسمه منجیددار در بسیاری از خطوط انتقال مواد، از جمله صنایع معدنی، سیمان، فولاد، کشاورزی، بازیافت و واحدهای تولیدی استفاده میشود. نوع منجید و روکش باید متناسب با ماده انتقالی و شرایط همان صنعت انتخاب شود.
خیر. تعداد لایه بیشتر همیشه به معنی کیفیت یا عملکرد بهتر نیست. استحکام نامی، قطر درامها، انعطافپذیری مورد نیاز، وزن بار و ساختمان کلی تسمه باید با یکدیگر تناسب داشته باشند.
در منجید EP، تار از پلیاستر و پود از پلیآمید ساخته میشود. در ساختار NN، تار و پود هر دو نایلونی یا پلیآمیدی هستند. این تفاوت بر پایداری ابعادی، انعطافپذیری و رفتار کششی تسمه اثر میگذارد.
این علائم معمولاً نوع ساختار منجید، رده استحکام نامی و تعداد لایهها را نشان میدهند. تفسیر دقیق آن باید با دیتاشیت سازنده و استاندارد مورد استفاده تطبیق داده شود.
نوع ماده، ظرفیت انتقال، طول و شیب مسیر، سرعت، قطر درامها، شرایط محیطی، شدت سایش و روش اتصال باید بررسی شوند. انتخاب فنی بهتر است بر اساس اطلاعات واقعی خط و مشاوره تخصصی انجام شود.
