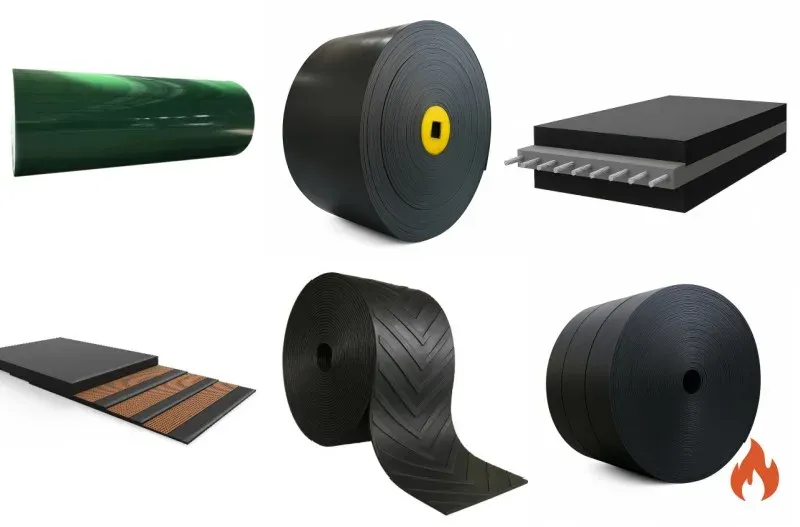

انواع نوار نقاله لاستیکی شامل تسمههای منجیددار، استیل کورد، صاف، آجدار، ضدسایش، مقاوم حرارت، مقاوم روغن و مدلهای دیوارهدار هستند. انتخاب تسمه مناسب باید بر اساس نوع و وزن ماده، طول و عرض خط، زاویه شیب، دمای کاری و شرایط محیطی انجام شود. برای انتخاب فنی و استعلام تسمه مناسب، با گروه صنعتی نیورول از طریق ۰۲۱۵۵۲۶۳۷۸۸ یا ۰۹۱۲۶۷۰۱۰۱۵ تماس بگیرید.
نوار نقاله لاستیکی یکی از پرکاربردترین تجهیزات انتقال مواد در معادن، خطوط تولید، کارخانههای سیمان، صنایع فولاد، شن و ماسه، بازیافت و بسیاری از واحدهای صنعتی است. انتخاب تسمه مناسب فقط به عرض یا قیمت آن محدود نمیشود؛ نوع بار، ظرفیت انتقال، زاویه مسیر، دمای محیط، میزان سایش و شرایط کاری، همگی در انتخاب مدل صحیح اثر دارند.
گروه صنعتی نیورول (NEWRUL) در کنار تولید تجهیزات نوار نقاله از جمله رولیک، رولر و هرزگرد، در تأمین و مشاوره انتخاب انواع تسمه نقاله لاستیکی نیز فعالیت دارد. برای دریافت مشاوره فنی و استعلام، با شمارههای ۰۲۱۵۵۲۶۳۷۸۸ و ۰۹۱۲۶۷۰۱۰۱۵ تماس بگیرید.
نوار نقاله لاستیکی یا تسمه نقاله لاستیکی، یک تسمه انعطافپذیر صنعتی است که روی مجموعهای از رولیکها و درامها حرکت میکند و مواد را از یک نقطه به نقطه دیگر انتقال میدهد. این سیستم برای حمل مواد فلهای مانند شن، ماسه، سنگ، خاک، سیمان، گندله، زغالسنگ و مواد بازیافتی یا محصولات بستهبندیشده استفاده میشود.
در یک سیستم کانوایر، تسمه نقاله باید متناسب با ظرفیت خط، وزن بار و شرایط بهرهبرداری انتخاب شود. انتخاب اشتباه تسمه میتواند باعث پارگی زودهنگام، لغزش مواد، افزایش استهلاک رولیکها، انحراف تسمه و توقف خط تولید شود.
نکته مهم: کیفیت تسمه نقاله، رولیکها، درامها و تنظیم صحیح مسیر حرکت تسمه باید بهصورت همزمان بررسی شود. استفاده از بهترین تسمه روی یک سیستم رولیک نامناسب، نتیجه مطلوبی ایجاد نمیکند.

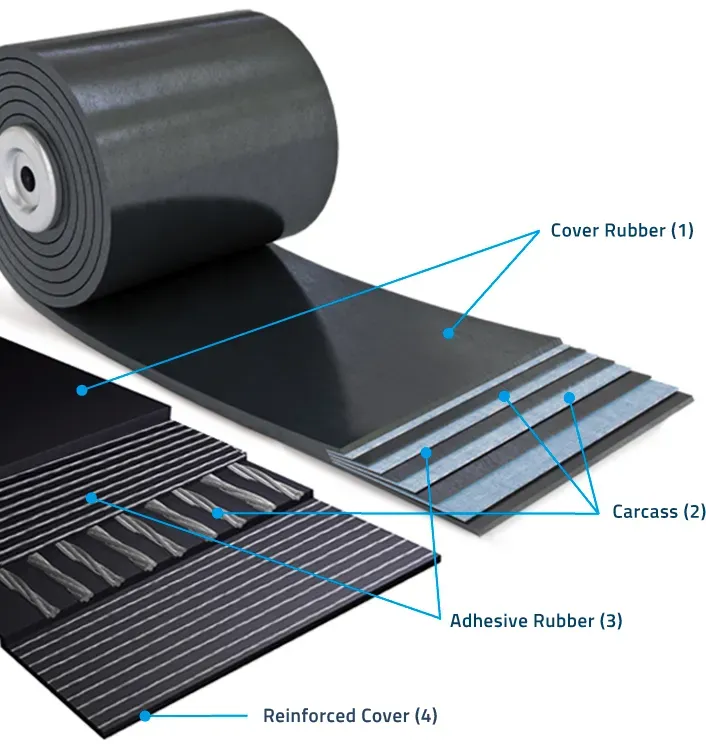

ساختار داخلی تسمه نقاله، میزان تحمل کشش، انعطافپذیری و توانایی آن برای کار در مسیرهای بلند یا شرایط سنگین را تعیین میکند.
تسمه نقاله منجیددار، رایجترین نوع تسمه لاستیکی در بسیاری از خطوط انتقال مواد است. در لایه داخلی این تسمه از منجید یا الیاف تقویتکننده استفاده میشود. این منجیدها معمولاً از پلیاستر و نایلون ساخته میشوند و با عنوان EP شناخته میشوند.
تسمههای منجیددار برای کاربردهای زیر انتخاب مناسبی هستند:
مزیت اصلی تسمه منجیددار، تعادل مناسب میان مقاومت کششی، انعطافپذیری و هزینه است. تعداد لایههای منجید، ضخامت روکش لاستیکی و کیفیت مواد اولیه باید بر اساس بار و شرایط کاری انتخاب شود.

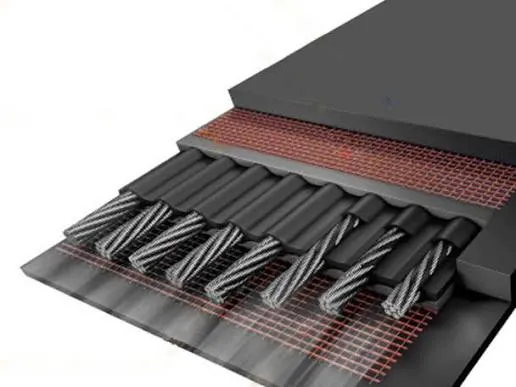

در تسمه نقاله استیل کورد، بهجای منجید پارچهای از کابلهای فولادی در ساختار داخلی استفاده میشود. این نوع تسمه برای مسیرهای طولانی، ظرفیتهای بالا و انتقال مواد سنگین کاربرد دارد.
کاربردهای متداول تسمه استیل کورد عبارتاند از:
تسمه استیل کورد مقاومت کششی بسیار بالایی دارد؛ اما انتخاب، نصب، آپارات و نگهداری آن نیازمند بررسی دقیق فنی است.
تسمههای لاستیکی ممکن است با یک لایه یا چند لایه تقویتکننده تولید شوند. افزایش تعداد لایهها معمولاً مقاومت تسمه را بالا میبرد، اما باید با قطر درام، انعطاف موردنیاز و ساختار خط هماهنگ باشد.
| ویژگی | تسمه منجیددار | تسمه استیل کورد |
|---|---|---|
| ساختار داخلی | الیاف و منجید تقویتکننده | کابلهای فولادی |
| مقاومت کششی | متوسط تا بالا | بسیار بالا |
| انعطافپذیری | مناسب برای اغلب خطوط صنعتی | وابسته به طراحی و قطر درام |
| کاربرد اصلی | خطوط عمومی، شن و ماسه، سیمان، بازیافت | معادن بزرگ، مسیرهای بلند، بار سنگین |
| هزینه اولیه | معمولاً اقتصادیتر | معمولاً بالاتر |
| نیاز به بررسی تخصصی | متوسط | بالا و ضروری |
طراحی سطح تسمه نقاله در جلوگیری از لغزش مواد، انتقال در مسیر شیبدار و حفظ پایداری بار نقش مهمی دارد.
تسمه نقاله صاف دارای سطحی یکنواخت است و برای انتقال مواد یا محصولات در مسیرهای افقی یا دارای شیب کم استفاده میشود. این مدل در بسیاری از خطوط صنعتی، انبارها، بستهبندی و انتقال مواد فلهای با شیب محدود کاربرد دارد.
تسمه صاف زمانی انتخاب خوبی است که:
تسمه نقاله آجدار برای حمل مواد در مسیرهای شیبدار طراحی میشود. آجهای روی سطح تسمه به افزایش اصطکاک کمک میکنند و احتمال برگشت یا سرخوردن مواد را کاهش میدهند.
این مدل برای انتقال موارد زیر مناسب است:
نوع، ارتفاع و فاصله آجها باید بر اساس زاویه شیب، سرعت نوار و شکل مواد انتخاب شود.
تسمههای شیاردار یا گریپدار دارای طرحهایی برای افزایش چسبندگی سطح هستند. این تسمهها بیشتر برای جابهجایی محصولاتی استفاده میشوند که در مسیر شیبدار، احتمال لغزش آنها وجود دارد اما به دیوارههای بلند نیاز ندارند.
تسمه نقاله دیوارهدار دارای دیوارههای جانبی و در برخی مدلها پله یا تیغه عرضی است. این ساختار باعث میشود مواد فلهای در شیبهای بیشتر با کنترل بهتر جابهجا شوند.
کاربردهای رایج آن شامل انتقال مواد پودری، دانهای، معدنی و مصالح در فضاهای محدود یا مسیرهای با شیب زیاد است.
نکته فنی: هرچه زاویه شیب بیشتر باشد، نیاز به سطح آجدار، دیواره جانبی یا تیغههای عرضی بیشتر میشود. انتخاب تسمه صاف برای انتقال مواد لغزنده در شیب بالا، احتمال برگشت بار و کاهش راندمان را افزایش میدهد.
تسمه نقاله لاستیکی باید متناسب با شرایط واقعی محیط انتخاب شود. دما، رطوبت، سایش، تماس با روغن، گردوغبار و مواد شیمیایی میتوانند عمر تسمه را بهطور مستقیم تحت تأثیر قرار دهند.
تسمه ضدسایش برای حمل موادی طراحی میشود که سطح تسمه را فرسایش میدهند؛ مانند سنگ، شن، ماسه، مواد معدنی، کلینکر، سرباره و قطعات تیز یا زبر.
در خطوط سنگشکن و معادن، انتخاب روکش لاستیکی با مقاومت سایشی مناسب اهمیت زیادی دارد. تسمهای که صرفاً ضخیم باشد اما کیفیت لاستیک رویه آن برای سایش مناسب نباشد، ممکن است زودتر از انتظار فرسوده شود.
تسمه نقاله مقاوم حرارت برای جابهجایی موادی استفاده میشود که دمای بالایی دارند؛ مانند کلینکر، مواد خروجی از کوره، مواد داغ معدنی یا محصولات صنایع فولادی و ریختهگری.
در انتخاب تسمه مقاوم حرارت، باید دمای واقعی ماده، مدت تماس، دمای محیط و تناوب بارگیری بررسی شود. افزایش دمای ماده بیش از محدوده طراحی تسمه میتواند باعث ترکخوردگی، سختشدن روکش یا کاهش عمر مفید آن شود.
در محیطهایی که تسمه با روغن، روانکار، گریس یا مواد نفتی تماس دارد، استفاده از تسمه معمولی ممکن است باعث تورم، نرمشدن یا تخریب روکش لاستیکی شود. تسمه مقاوم روغن برای چنین شرایطی طراحی میشود.
این نوع تسمه در برخی خطوط بازیافت، صنایع خودروسازی، کارگاههای صنعتی و محیطهایی با تماس احتمالی روغن کاربرد دارد.
در برخی صنایع، بهویژه محیطهای دارای گردوغبار قابل اشتعال یا معادن زیرزمینی، کنترل ریسک آتشسوزی و الکتریسیته ساکن اهمیت زیادی دارد. تسمههای مقاوم شعله و آنتیاستاتیک بر اساس الزامات محیط و استانداردهای موردنیاز انتخاب میشوند.
در محیطهای مرطوب، خورنده یا دارای مواد شیمیایی، ترکیب لاستیک باید با شرایط کاری سازگار باشد. در غیر این صورت، روکش تسمه ممکن است دچار ترک، تورم، پوسیدگی یا کاهش انعطافپذیری شود.
| نوع تسمه | ویژگی اصلی | کاربرد مناسب | نکته مهم در انتخاب |
|---|---|---|---|
| ضدسایش | مقاومت در برابر فرسایش سطحی | معدن، سنگشکن، شن و ماسه | نوع و شدت سایش مواد را مشخص کنید |
| مقاوم حرارت | تحمل دمای بالای مواد | سیمان، فولاد، ریختهگری | دمای ماده و مدت تماس باید بررسی شود |
| مقاوم روغن | مقاومت در تماس با روغن و گریس | بازیافت، کارگاههای صنعتی، قطعات روغنی | نوع روغن و میزان تماس مهم است |
| ضدشعله و آنتیاستاتیک | کاهش ریسک اشتعال و تجمع بار الکتریکی | معادن و محیطهای خاص صنعتی | با الزامات ایمنی محل هماهنگ شود |
| مقاوم رطوبت و مواد شیمیایی | پایداری بیشتر در محیطهای خورنده | صنایع خاص و محیطهای مرطوب | نوع ماده شیمیایی باید مشخص باشد |
هر صنعت، شرایط حمل و نوع بار متفاوتی دارد. به همین دلیل، انتخاب یک تسمه نقاله واحد برای همه کاربردها توصیه نمیشود.
در معادن و خطوط شن و ماسه، تسمه نقاله معمولاً با مواد سنگین، ساینده، تیز و گاهی مرطوب در تماس است. در این شرایط، تسمه ضدسایش با ضخامت روکش مناسب و ساختار مقاوم انتخاب بهتری است.
برای مسیرهای شیبدار، تسمه آجدار یا مدلهای دارای طراحی ضدلغزش میتوانند عملکرد بهتری داشته باشند.
در صنایع سیمان و گچ، نوع ماده و دمای آن مهمترین عامل انتخاب است. برای انتقال مواد داغ مانند کلینکر، باید از تسمه مقاوم حرارت استفاده شود. در انتقال مواد سرد و ساینده، تسمه ضدسایش یا منجیددار با مشخصات متناسب میتواند مناسب باشد.
صنایع فولاد و فرآوری مواد معدنی معمولاً با بارهای سنگین، دمای بالا و ظرفیت انتقال زیاد مواجه هستند. در این شرایط، علاوه بر کیفیت روکش، مقاومت کششی تسمه و طراحی کل سیستم اهمیت دارد.
برای مسیرهای بلند یا ظرفیتهای بسیار بالا، بررسی تسمه استیل کورد و تجهیزات جانبی مناسب ضروری است.
در خطوط بازیافت، تسمه ممکن است با مواد ناهمگون، قطعات تیز، رطوبت، روغن یا آلودگیهای مختلف تماس داشته باشد. نوع تسمه باید بر اساس نوع پسماند، میزان ضربه، رطوبت و شرایط نظافت انتخاب شود.
در صنایع کشاورزی، بستهبندی و انتقال محصول سبک، معمولاً نیاز به تسمههای با انعطاف مناسب، سطح متناسب با محصول و طراحی قابل نظافت وجود دارد. در مسیرهای شیبدار نیز تسمه آجدار یا گریپدار میتواند مانع لغزش محصول شود.
| صنعت | نوع بار | تسمه پیشنهادی | ویژگی ضروری |
|---|---|---|---|
| معدن و سنگشکن | سنگ، خاک، مواد معدنی | ضدسایش، منجیددار یا استیل کورد | مقاومت در برابر سایش و ضربه |
| شن و ماسه | شن، ماسه، مصالح | ضدسایش، صاف یا آجدار | روکش مقاوم و انتخاب صحیح ضخامت |
| سیمان و گچ | کلینکر، سیمان، مواد پودری | مقاوم حرارت یا ضدسایش | تناسب با دمای ماده |
| فولاد و ذوب | مواد سنگین و گرم | مقاوم حرارت، استیل کورد در پروژههای سنگین | کشش بالا و پایداری حرارتی |
| بازیافت | پسماند خشک، پلاستیک، قطعات متنوع | مقاوم روغن یا ضدسایش | مقاومت در برابر آلودگی و پارگی |
| کشاورزی و بستهبندی | محصول سبک، کیسه، کارتن | صاف، آجدار یا گریپدار | جلوگیری از لغزش و آسیب محصول |
انتخاب درست تسمه نقاله باید بر اساس اطلاعات فنی خط انتقال انجام شود. در بسیاری از پروژهها، اعلام تنها عرض تسمه برای انتخاب کافی نیست.
نوع ماده تعیین میکند که تسمه به چه میزان مقاومت در برابر سایش، ضربه، حرارت یا روغن نیاز دارد. وزن، ابعاد، تیزی و رطوبت مواد نیز باید مشخص باشد.
برای نمونه، تسمه مناسب انتقال ماسه خشک لزوماً برای انتقال سنگهای تیز و سنگین یا مواد داغ مناسب نیست.
عرض تسمه، طول مسیر، ظرفیت انتقال در ساعت و سرعت حرکت، از عوامل اصلی انتخاب هستند. تسمه باریک ممکن است ظرفیت لازم را تأمین نکند و تسمه بیش از حد بزرگ نیز میتواند هزینه تجهیز و بهرهبرداری را افزایش دهد.
در مسیرهای شیبدار، خطر لغزش مواد افزایش مییابد. اگر زاویه انتقال زیاد باشد، استفاده از تسمه آجدار، شیاردار یا دیوارهدار باید بررسی شود.
سرعت تسمه نیز باید با نوع ماده هماهنگ باشد؛ سرعت بسیار بالا میتواند موجب ریزش مواد، افزایش سایش یا آسیب به محصول شود.
دمای ماده و محیط، تماس با آب، روغن، مواد شیمیایی و میزان گردوغبار باید پیش از سفارش مشخص شود. این اطلاعات در انتخاب نوع لاستیک رویه، ضخامت و ساختار تسمه اثر دارد.
تعداد لایههای تقویتکننده، ضخامت تسمه و مشخصات EP باید با بار، طول مسیر و نیروی کششی موردنیاز تناسب داشته باشد. افزایش بیدلیل تعداد لایه همیشه بهترین راهحل نیست؛ زیرا انعطاف تسمه و سازگاری آن با قطر درام نیز اهمیت دارد.
تسمه نقاله باید با قطر درام، فاصله رولیکها، نوع رولیک رفت و برگشت، سیستم کشش و توان موتور سازگار باشد. تنظیم نبودن رولیکها یا ناهمراستایی درامها میتواند حتی یک تسمه باکیفیت را نیز دچار انحراف و استهلاک زودهنگام کند.
پیش از تماس برای استعلام یا خرید، این اطلاعات را آماده کنید:
EP به ساختار منجید داخلی تسمه اشاره دارد که معمولاً از پلیاستر در جهت طولی و نایلون در جهت عرضی تشکیل میشود. این ساختار به تسمه مقاومت کششی و انعطاف مناسب میدهد.
عدد درجشده کنار EP معمولاً به سطح مقاومت کششی تسمه اشاره دارد. انتخاب مقدار مناسب باید بر اساس طول کانوایر، بار، ظرفیت و شرایط راهاندازی انجام شود.
تعداد لایهها بر استحکام، ضخامت و توان تحمل بار تسمه اثر میگذارد. تسمههای چندلایه برای شرایط سنگینتر یا بارهای با ضربه بیشتر کاربرد دارند؛ اما انتخاب نهایی باید با ساختار کلی سیستم هماهنگ باشد.
روکش بالایی در تماس مستقیم با مواد قرار دارد و باید در برابر سایش، ضربه، حرارت یا روغن مقاومت کافی داشته باشد. روکش زیرین نیز با رولیکها و درامها تماس دارد و در عملکرد و دوام تسمه نقش دارد.
عرض تسمه بر اساس ظرفیت، اندازه مواد و طراحی خط انتخاب میشود. طول تسمه نیز باید با توجه به مسیر رفتوبرگشت، قطر درامها، محل سیستم کشش و ساختار کانوایر محاسبه شود.
اندازهگیری نادرست میتواند هزینه آپارات، اصلاحات مکانیکی و زمان توقف خط را افزایش دهد.
حتی تسمه مناسب نیز در صورت اتصال نادرست یا نگهداری ضعیف، عمر مطلوبی نخواهد داشت. نوع اتصال، کیفیت آپارات، تنظیم کشش، تراز بودن درامها و وضعیت رولیکها باید بهصورت دورهای بررسی شود.
ارزانترین تسمه، همیشه اقتصادیترین انتخاب نیست. اگر تسمه با شرایط خط سازگار نباشد، هزینه توقف تولید، تعویض زودهنگام و تعمیر تجهیزات میتواند بسیار بیشتر از اختلاف قیمت اولیه باشد.
تسمه معمولی در محیطهای داغ، روغنی، مرطوب یا خورنده ممکن است سریعتر تخریب شود. شرایط بهرهبرداری باید پیش از سفارش بهطور شفاف اعلام شود.
تسمه بیش از حد ضعیف، در برابر کشش و ضربه آسیبپذیر است. از طرف دیگر، تسمه بیش از حد ضخیم یا سخت ممکن است با درامها و مسیر حرکت سیستم سازگار نباشد.
اعلام طول تقریبی بدون بررسی مسیر، درامها و سیستم کشش، احتمال خطا را افزایش میدهد. در صورت امکان، ابعاد دقیق یا تصویر خط انتقال را برای بررسی فنی ارائه کنید.
انحراف تسمه، خرابی رولیکها، گیرکردن مواد در زیر تسمه و ناهمراستایی درامها، از عوامل مهم آسیب به تسمه هستند.
هشدار: توقف خط انتقال مواد، معمولاً هزینهای بیشتر از انتخاب فنی و درست تسمه در ابتدای پروژه دارد. پیش از خرید، اطلاعات خط را کامل ارائه دهید و از مشاوره تخصصی استفاده کنید.
انتخاب تسمه نقاله مناسب نیازمند بررسی همزمان نوع بار، شرایط کاری، ابعاد سیستم و تجهیزات جانبی است. گروه صنعتی نیورول با تجربه در حوزه تجهیزات انتقال مواد، رولیکهای نوار نقاله، رولرهای صنعتی و تأمین تسمههای لاستیکی، PVC و تجهیزات مرتبط، میتواند در انتخاب گزینه متناسب با نیاز خط شما همراهتان باشد.
برای دریافت پیشنهاد فنی دقیقتر، اطلاعات زیر را در اختیار کارشناس قرار دهید:
مشاوره درست پیش از خرید کمک میکند تسمهای متناسب با شرایط واقعی خط انتخاب شود. این موضوع میتواند به کاهش استهلاک، جلوگیری از توقفهای غیرضروری، افزایش طول عمر تسمه و حفظ راندمان سیستم انتقال مواد کمک کند.
برای مشاوره و استعلام انواع تسمه نقاله لاستیکی با گروه صنعتی نیورول تماس بگیرید:
تلفن ثابت: ۰۲۱۵۵۲۶۳۷۸۸
موبایل: ۰۹۱۲۶۷۰۱۰۱۵
تسمه نقاله منجیددار یکی از پرکاربردترین مدلها در صنایع مختلف است. این تسمه بهدلیل تعادل مناسب میان مقاومت، انعطافپذیری و هزینه، در خطوط شن و ماسه، سیمان، بازیافت و انتقال مواد عمومی استفاده میشود.
برای شن و ماسه معمولاً تسمه نقاله ضدسایش با ضخامت روکش متناسب انتخاب میشود. اگر مسیر دارای شیب باشد، استفاده از تسمه آجدار نیز میتواند به جلوگیری از لغزش مواد کمک کند.
تسمه ضدسایش برای مقاومت در برابر فرسایش ناشی از مواد زبر و ساینده طراحی میشود. تسمه مقاوم حرارت برای انتقال مواد با دمای بالا کاربرد دارد و باید بر اساس دمای ماده انتخاب شود.
تسمه نقاله آجدار برای انتقال مواد یا محصولات در مسیرهای شیبدار استفاده میشود. آجهای سطح تسمه اصطکاک را افزایش میدهند و احتمال سرخوردن یا برگشت بار را کاهش میدهند.
بله، تسمه نقاله میتواند با توجه به عرض، طول، تعداد لایه، ضخامت روکش، نوع کاربرد و شرایط خط انتخاب یا تأمین شود. برای پیشنهاد دقیق، ارائه مشخصات فنی سیستم ضروری است.
نوع ماده، وزن یا ظرفیت انتقال، عرض و طول تسمه، زاویه شیب، دمای کاری، شرایط محیطی و مشخصات تسمه فعلی از مهمترین اطلاعات لازم برای انتخاب دقیق هستند.
